NANO TECH Co.,Ltd

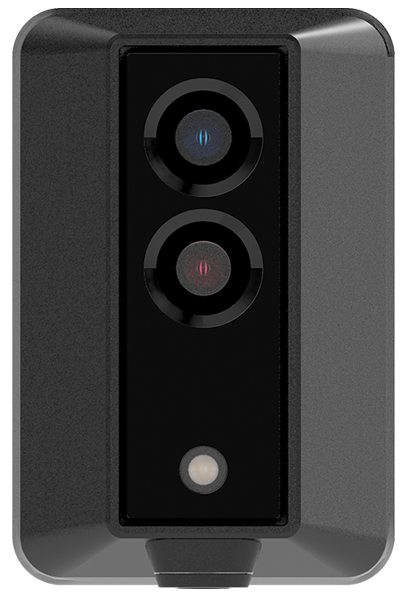

NANOEYE-D3.8B

열감지센서 + 광학영상 듀얼센서

- 해상도 240x180 / 3.8mm 열화상모듈 탑재 + Full HD 광학영상 탑재 듀얼 센서
- 관측 범위내 전체/특정 영역 온도감지 설정 기능 제공

- 설정온도 이상의 온도 감지시 알람 작동

- 실시간 온도 차이 확인을 통해 관측대상 설비의 온도저하

  발화가능성 조기에 탐지 가능

- 광학 영상 카메라 모듈 탑제로 가시광선 피사체 영역 확인 가능

적용분야

주요시설의 외곽 감시지역 침입인원/차량 감지

건물,기기,사람,동물,도로등의 열감지 및 열온도변화 감지등

감지시 경보기 연동을 통한 보안기능 제공

CCTV 영상 감시체계와 유/무선을 통한 연동체계 구성

실내외 화재감지 & 화재관련 출입통제 센서

Ex. 전기차 충전소, 주유소, 중요적재/인화성물질 저장소, 중요장비 등

열상모듈성능
해상도
240(H) x 180(V)
렌즈배율
Fixed lens 3.8mm
감지타입
Micro-Bolometer(비냉각)
픽셀피치
17㎛
파장대역8 ~ 14㎛ (LWIR)
영상출력

25 Hz (FPS)

화각(FOV)90.0˚(H) x 67.5˚(V) / 60.7˚(H) x 45.6˚(V)
네트워크Ehternet 100Mbps
디지털 입출력Sensor (TTL Level) 1개, Relay (NC/NO Dry Contact)출력 1개
동시접속8 Session
광학영상모듈성능
이미지센서1/2.8inch CMOS
해상도1920(H)x1080(V) / 30FPS
화각(FOV)101˚(H) x 57˚(V) / 옵션 광각 40˚(H) x 30˚(V)
영상방H.264 / RTSP
하우징, 기타성능

규격 / 재질
IP66 / 알루미늄 다이캐스팅
동작환경
-20° ~ + 60° / Up to 90%RH
공급전압
DC 12V / 3A, PoE 지원
통신방식
Ethernet
제품 거치방식
¼” Mount Screw(Default), Neodymium magnet(*Option)
